Инструкция по эксплуатации дозатора-микропипетки JOANLAB серии M

Инструкция по эксплуатации дозатора-микропипетки JOANLAB серии M

Назначение и область применения

Микропипетки JOANLAB серии M предназначены для точного дозирования жидкостей в микролитровом диапазоне. Дозаторы используются в аналитических, учебных, медицинских и исследовательских лабораториях при выполнении рутинных и прецизионных операций с жидкостями.

Микропипетки работают по принципу вытеснения воздуха и применяются совместно с одноразовыми наконечниками соответствующего объёма.

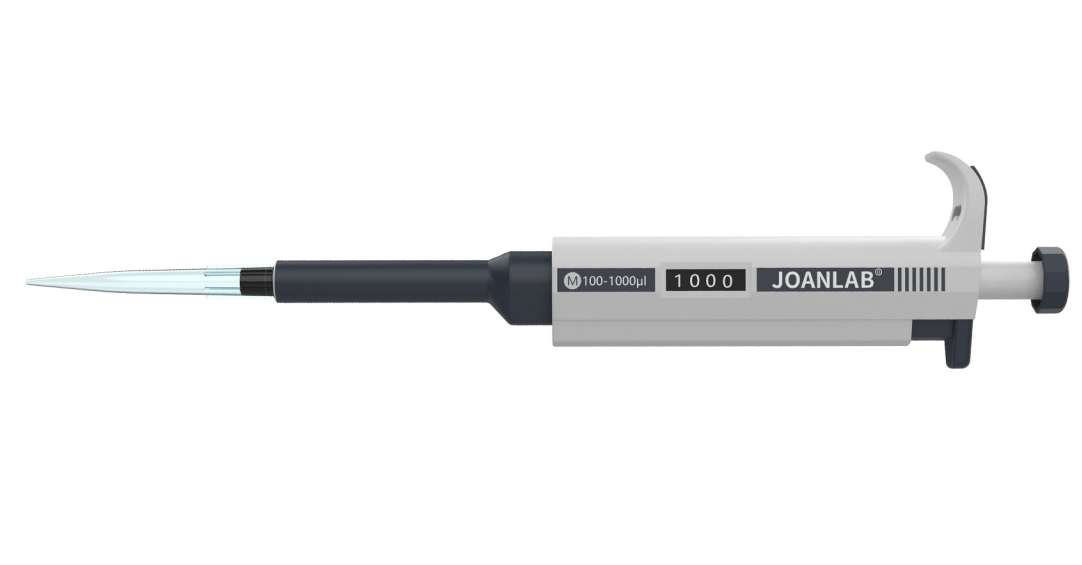

Рис. 1 — общий вид микропипетки JOANLAB серии M

Технические данные

Микропипетки серии M выпускаются в различных диапазонах объёма (от микролитровых до миллилитровых значений).
Каждая модель проходит заводскую калибровку и контроль точности при температуре 22 °C с использованием оригинальных наконечников производителя.

⚠️ Примечание: микропипетки без установленного наконечника использовать запрещено.

Комплектация

В стандартный комплект поставки входят:

• микропипетка JOANLAB серии M;

• одноразовые наконечники;

• калибровочный / регулировочный инструмент;

• инструкция по эксплуатации.

Устройство микропипетки

Основные элементы конструкции:

• кнопка управления (плунжер);

• цифровое окно индикации объёма;

• конус для установки наконечника;

• кнопка сброса наконечника.

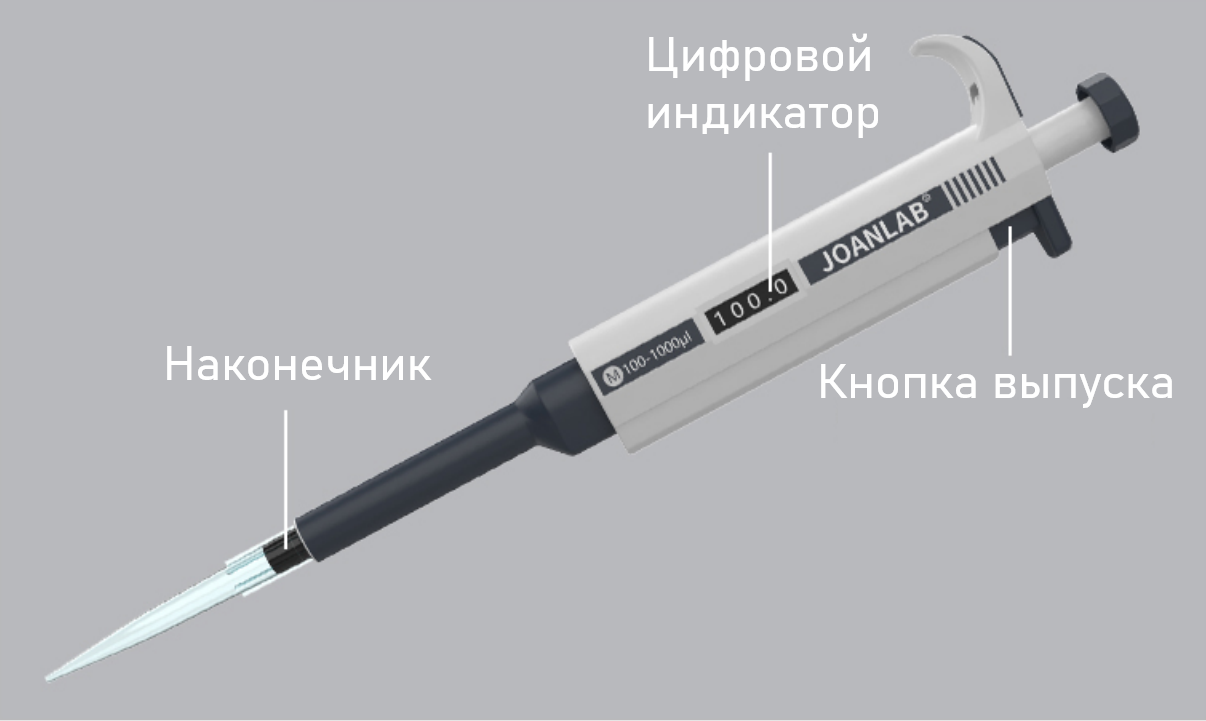

Рис. 2 — элементы конструкции микропипетки

Установка объёма дозирования:

1. Поворачивайте кнопку управления до достижения требуемого объёма.

2. Убедитесь, что значение полностью отображается в цифровом окне.

3. Не устанавливайте объём за пределами допустимого диапазона модели.

❗ Изменение объёма за пределами шкалы может привести к повреждению дозирующего механизма.

Рис. 3 — настройка объёма

Установка и сброс наконечника

Перед установкой наконечника убедитесь, что конус чистый и сухой.

1. Плотно наденьте наконечник на конус микропипетки.

2. Убедитесь в герметичности соединения.

3. Для снятия наконечника нажмите кнопку сброса.

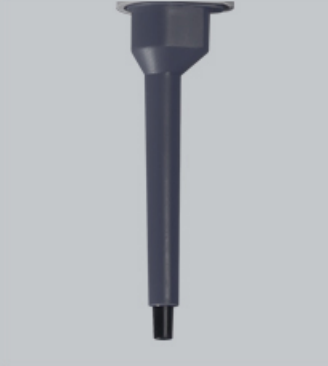

Рис. 4 — установка наконечника

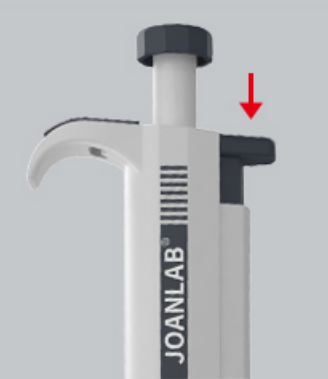

Для обеспечения надлежащего извлечения наконечника необходимо до упора нажать кнопку выпуска
(рис.5). Убедитесь, что наконечник выброшен в подходящий контейнер для отходов.

Рис. 5 — сброс наконечника

Техника пипетирования

Прямая техника:

Рекомендуется для большинства жидкостей.

Для достижения максимальной точности, всегда медленно нажимайте и отпускайте кнопку, особенно при работе с жидкостями высокой вязкости. Никогда не допускайте, чтобы кнопка управления защелкивалась. Убедитесь, что наконечник чистый и плотно прижат к конусу наконечника пипетки, а
в самом наконечнике нет посторонних частиц.

1. Нажмите кнопку до первого упора.

2. Погрузите наконечник в жидкость на 2–3 мм.

3. Плавно отпустите кнопку для набора объёма (рис. 6.1).

4. Для дозирования плавно нажмите кнопку до первого упора (рис. 6.2). После паузы примерно в одну
   секунду продолжайте плавно нажимать кнопку управления до второго упора (рис. 6.3). Это действие приведет к опорожнению
   горловины.

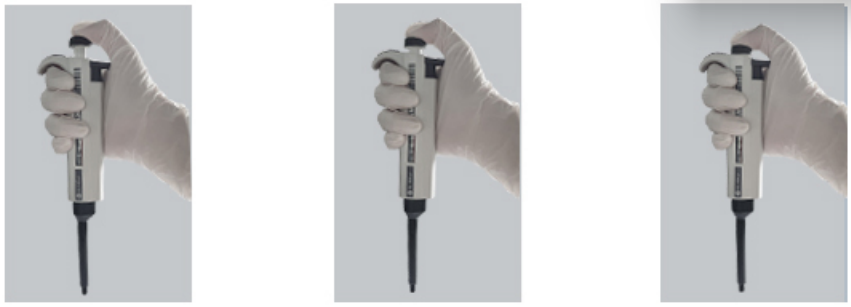

Рис. 6 — прямая техника пипетирования

Обратная техника

Применяется для вязких, пенящихся или летучих жидкостей. Этот метод также рекомендуется для дозирования очень небольших объемов. Суть метода заключается в заполнении и опорожнении наконечника пипетки.

1. Нажмите кнопку до второго упора (рис. 6.3).

2. Погрузите наконечник в жидкость на глубину примерно 2-3 мм и медленно отпустите кнопку управления (рис. 6.1). Это действие наполнит наконечник. Выньте наконечник из жидкости, прикоснувшись им к краю емкости, чтобы удалить излишки жидкости.

3. Для дозирования плавно нажмите кнопку только до первого упора (рис. 6.2). Удерживайте кнопку в этом положении, в наконечнике останется небольшой излишек жидкости.

4. Остаток жидкости удалите вместе с наконечником или слейте обратно в контейнер.

Рекомендации по работе

• Держите микропипетку строго вертикально при наборе жидкости.

• Используйте одинаковую скорость нажатия кнопки.

• Для жидкостей с температурой, отличной от комнатной, предварительно выполните несколько циклов пипетирования.

• Регулярно меняйте наконечники для исключения перекрёстного загрязнения.

Хранение

При неиспользовании микропипетку рекомендуется хранить:

• в вертикальном положении;

• без установленного наконечника;

• в сухом и чистом месте.

Калибровка и проверка точности

Каждая микропипетка откалибрована на заводе.
Проверка точности рекомендуется при:

• интенсивной эксплуатации;

• после разборки;

• при отклонениях в результатах дозирования.

Условия проверки:

• температура 20–25 °C;

• отсутствие сквозняков;

• использование дистиллированной воды.

Перекалибровка

1. Установите калибровочный инструмент в регулировочное отверстие.

2. Поворачивайте по часовой стрелке для увеличения объёма.

3. Против часовой — для уменьшения.

4. Повторяйте процедуру до достижения требуемой точности.

Рис. 7 — перекалибровка микропипетки

Обслуживание и очистка

Для поддержания точности дозирования:

• регулярно очищайте конус наконечника;

• избегайте попадания жидкости внутрь корпуса;

• допускается протирка этанолом.

При необходимости допускается частичная разборка и смазка поршня силиконовой смазкой.

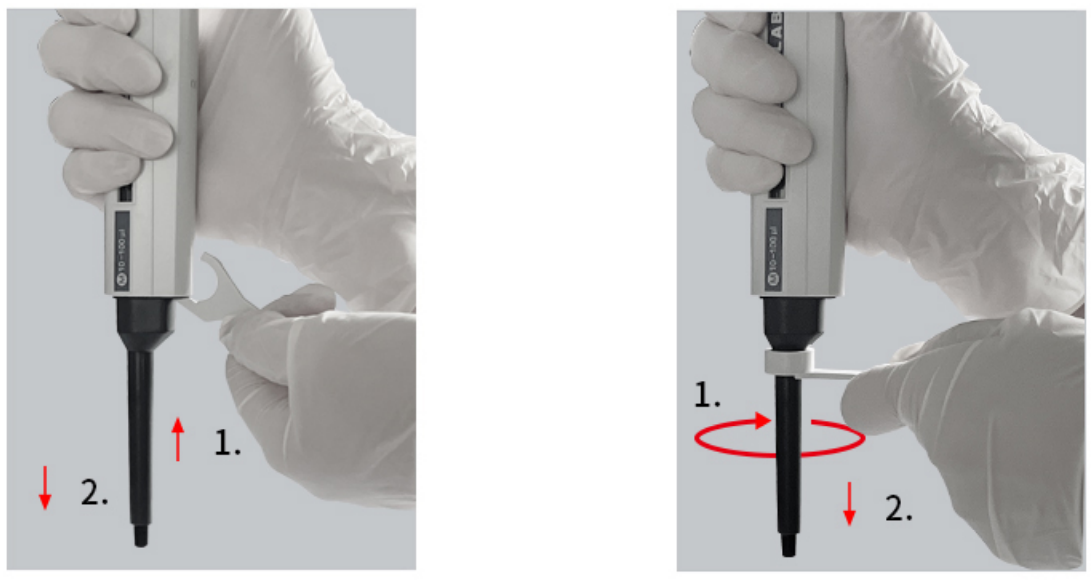

1. Удерживайте пипетку наконечником вниз.
2. Нажмите рукой на выталкиватель наконечника (рис.8.1).
3. Осторожно освободите выталкиватель наконечника и снимитеманжету выталкивателя.
4. Поместите конец гаечного ключа на конус наконечника, поворачивая его против часовой стрелки (рис. 8.2). Не используйте другие инструменты.
5. Протрите поршень, уплотнительное кольцо и конус наконечника этиловым спиртом и тканью, не содержащей растворителей.

Рис. 8.1 и 8.2 — разборка микропипетки

Типовые неисправности и их устранение
